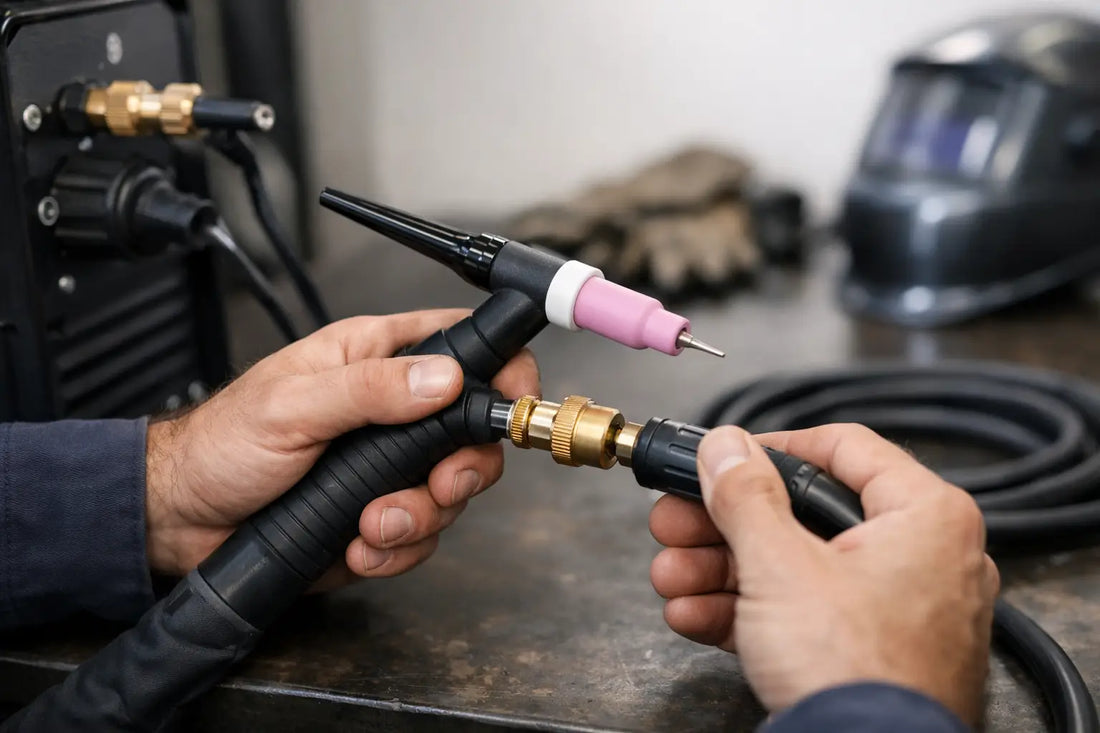

Una antorcha TIG mal conectada puede parecer un detalle menor hasta que el arco se vuelve inestable, el tungsteno se contamina o aparece una fuga de gas. Saber cómo conectar una antorcha TIG correctamente evita paradas, protege la máquina y ayuda a conseguir cordones limpios desde el primer encendido. La conexión cambia según la soldadora, el tipo de antorcha y si el sistema es refrigerado por aire o por agua, pero la lógica de trabajo siempre debe ser la misma: identificar, conectar sin forzar y comprobar antes de soldar.
Antes de conectar: identifica tu equipo TIG
No todas las antorchas TIG utilizan las mismas conexiones. Las máquinas con salida tipo DINSE suelen separar la conexión de potencia de la toma de gas, mientras que otras integran parte del circuito mediante conectores específicos. También es habitual encontrar enchufes de 2, 5, 7 u 8 pines para el gatillo, el mando remoto o los controles de una antorcha con regulador de amperaje.
Antes de montar nada, revisa el manual de la fuente de alimentación y confirma tres datos: el tipo de proceso que vas a utilizar, la polaridad necesaria y la compatibilidad de la antorcha. Para TIG en corriente continua, habitual en acero al carbono, inoxidable, cobre o titanio, la antorcha se conecta normalmente al polo negativo. La pinza de masa va al polo positivo. En TIG de corriente alterna para aluminio, la asignación de bornes depende del equipo, aunque muchas máquinas gestionan internamente la alternancia.
No conviene asumir que todos los conectores encajan entre marcas o gamas. Un adaptador puede resolver una incompatibilidad mecánica, pero debe soportar el amperaje, mantener la estanqueidad del gas y respetar el esquema eléctrico de la máquina. Forzar una conexión puede dañar el conector, generar calentamiento y causar fallos difíciles de localizar.
Cómo conectar una antorcha TIG correctamente paso a paso
Con la soldadora apagada y desconectada de la red, coloca la máquina en una superficie estable y deja espacio para que circule el aire por sus rejillas. Desenrolla la manguera de la antorcha sin dobleces cerradas. Un latiguillo estrangulado limita el paso de gas o de refrigerante y puede afectar al rendimiento aunque la instalación parezca correcta.
Empieza por la conexión de potencia. Inserta el terminal DINSE o el conector correspondiente en la toma indicada para TIG y gíralo hasta que quede firmemente bloqueado. Debe quedar asentado, sin holguras ni partes metálicas expuestas. Una conexión floja aumenta la resistencia eléctrica, provoca calentamiento y puede deteriorar tanto la clavija como el alojamiento de la soldadora.
Después conecta la línea de gas. En muchas antorchas refrigeradas por aire, el gas llega a través de una manguera independiente que se enrosca a una toma específica de la fuente. Aprieta con firmeza, pero sin excederte: una rosca dañada o una junta deformada puede generar fugas. Si el equipo incorpora conexión rápida, verifica que el acoplamiento haya entrado por completo.
A continuación conecta el enchufe de control. Este cable transmite la señal del gatillo a la máquina y, según el modelo, puede gestionar el control de amperaje, el arranque de alta frecuencia o funciones programables. Alinea las guías del conector antes de insertarlo. Nunca lo gires a la fuerza, especialmente en conectores multipin, porque una patilla doblada puede impedir el arranque o dejar funciones sin respuesta.
Por último, instala la pinza de masa en el borne indicado y sujétala sobre metal limpio, lo más cerca posible de la zona de soldadura. Retira óxido, pintura, grasa y cascarilla en el punto de contacto. Una masa conectada sobre una superficie contaminada suele traducirse en un arco errático, dificultad de cebado y calentamiento del cable.
Polaridad para TIG DC: la configuración más habitual
En TIG con corriente continua, la configuración estándar es DCEN, también conocida como electrodo negativo. La antorcha se conecta al borne negativo y la masa al positivo. Esta disposición concentra más calor en la pieza, favorece la penetración y reduce el sobrecalentamiento del tungsteno.
Conectar la antorcha al positivo no es un error menor: el tungsteno se calienta con rapidez, puede formar una bola excesiva, contaminarse o degradarse antes de tiempo. Hay aplicaciones muy concretas donde se utiliza polaridad inversa, pero no es el ajuste habitual para trabajo general en taller. Si no existe una indicación técnica específica, utiliza electrodo negativo en TIG DC.
Conexión del gas de protección
El argón es el gas más empleado para TIG por su estabilidad y protección del baño de fusión. Conecta el regulador a la botella con la válvula cerrada, asegurándote de que la junta y la rosca estén en buen estado. A continuación, une la salida del regulador a la entrada de gas de la soldadora o directamente a la manguera de la antorcha, según el diseño del equipo.
Abre la botella de forma gradual y regula el caudal antes de iniciar el trabajo. Como referencia, muchos trabajos TIG se realizan entre 6 y 12 litros por minuto, aunque el valor correcto depende del diámetro de la tobera, la corriente, el material, la posición y las corrientes de aire del entorno. Más caudal no siempre significa mejor protección: un flujo excesivo puede generar turbulencia y arrastrar aire hacia el baño.
Acciona el gatillo o la función de prueba de gas de la máquina. Escucha si hay escape en las uniones y aplica una solución detectora de fugas si tienes dudas. No utilices una llama para comprobar fugas. Además de ser una mala práctica de seguridad, no aporta una verificación precisa.
Antorcha refrigerada por aire o por agua
Una antorcha refrigerada por aire es más sencilla de conectar: normalmente requiere potencia, gas y control, si lo lleva. Resulta práctica para trabajos de intensidad moderada y para operaciones donde interesa movilidad. Su principal límite es la capacidad térmica; a amperajes altos o en cordones prolongados, el mango y el cable pueden calentarse demasiado.
Las antorchas refrigeradas por agua incorporan dos líneas adicionales para la ida y el retorno del refrigerante. Deben conectarse a las tomas correctas del enfriador o de la soldadora con refrigeración integrada. Consulta el marcado de cada conexión, porque invertir las líneas puede reducir la circulación efectiva según el diseño del sistema.
Antes de soldar, revisa el nivel de refrigerante y confirma que la bomba funciona. Utiliza líquido refrigerante compatible con el equipo, no agua del grifo. Los minerales pueden generar depósitos, corrosión y obstrucciones en un circuito de diámetro reducido. Si una antorcha refrigerada por agua trabaja sin circulación, puede dañarse en pocos minutos bajo carga.
Prepara la antorcha antes del primer arco
Con las conexiones externas terminadas, revisa los consumibles de la antorcha. El tungsteno debe ser adecuado para el material y el tipo de corriente. La pinza portaelectrodo, el difusor, la tobera cerámica y la tapa trasera deben estar limpios, correctamente apretados y en buen estado.
Deja sobresalir el tungsteno lo necesario para acceder a la junta sin perder protección gaseosa. Una salida excesiva expone el electrodo al aire y aumenta el riesgo de contaminación. Como punto de partida, una extensión de entre 3 y 6 mm suele funcionar en muchas aplicaciones, aunque una junta en esquina, una tobera grande o un gas lens pueden requerir otro ajuste.
En TIG DC, afila el tungsteno longitudinalmente con una muela dedicada. Las rayas de afilado deben seguir el eje del electrodo para favorecer un arco concentrado. Evita tocar la punta con los dedos después de afilarla y no uses un tungsteno que haya tocado el baño de fusión sin reacondicionarlo.
Errores de conexión que afectan al cordón
Los problemas de soldadura no siempre se originan en los parámetros. Una toma de masa deficiente, una junta de gas con fuga o un conector de potencia flojo pueden producir síntomas muy parecidos a una regulación incorrecta. Por eso, cuando el arco falla, conviene inspeccionar primero la instalación.
Presta atención a cuatro señales: el arco cuesta iniciar, la soldadura presenta porosidad, la antorcha se calienta en exceso o el gatillo responde de forma intermitente. En el primer caso, revisa masa, polaridad y conector de control. Ante porosidad, comprueba caudal, fugas, tobera y contaminación en la pieza. Si hay sobrecalentamiento, detén el trabajo y revisa la intensidad, el ciclo de trabajo y la refrigeración.
También evita arrastrar la máquina sujetándola por el cable de la antorcha. El esfuerzo repetido puede aflojar conexiones internas o deteriorar el latiguillo. En un taller con producción continua, una inspección visual al inicio de cada turno reduce averías y pérdidas de tiempo.
Comprobación final antes de soldar
Con el equipo encendido, confirma el proceso TIG, selecciona DC o AC según el material y ajusta el amperaje inicial. Haz salir gas unos segundos y realiza una prueba sobre una probeta del mismo material. Observa si el arco es estable, si el gas cubre correctamente el baño y si los cables permanecen fríos durante los primeros minutos de trabajo.
Una conexión bien ejecutada no solo protege la inversión en soldadora y antorcha. Da al soldador el control que necesita para concentrarse en la preparación de la junta, la aportación y el acabado. Si necesitas elegir una antorcha compatible, consumibles o un sistema de refrigeración para tu equipo, contar con asesoramiento técnico evita comprar por intuición y ayuda a que cada componente trabaje como debe.
