Una antorcha mal montada puede convertir una soldadora MIG perfectamente capaz en una fuente de poros, arco inestable y alimentación irregular de hilo. Saber cómo instalar una antorcha para MIG no consiste solo en enroscar un conector: hay que asegurar el paso de corriente, el gas de protección y la guía del alambre sin forzar ningún componente.
La instalación correcta reduce paradas en taller, protege los consumibles y permite aprovechar el rendimiento real del equipo. El procedimiento cambia ligeramente según la marca, el amperaje y el tipo de conexión, pero los principios son los mismos en la mayoría de soldadoras MIG con conector central europeo, una de las configuraciones más habituales.
Antes de instalar la antorcha MIG
Desconecta la soldadora de la red eléctrica y cierra la válvula de la botella de gas. Aunque la máquina esté apagada desde el panel, trabajar sin alimentación elimina el riesgo de activar accidentalmente el gatillo o dañar los contactos durante el montaje.
Comprueba que la antorcha sea compatible con tu equipo. No basta con que el enchufe parezca encajar: la conexión debe corresponder al sistema de la máquina, a la capacidad de amperaje y al método de refrigeración. Una antorcha de 150 A, por ejemplo, puede ser adecuada para reparaciones ligeras, pero se calentará en exceso si se utiliza de forma continuada en una producción que exige 250 A o más.
También revisa el diámetro y material del hilo que vas a emplear. El liner, la punta de contacto y la ranura del rodillo de arrastre deben coincidir con el alambre. Para hilo de acero de 0,8 mm se necesita una configuración diferente a la de aluminio de 1,0 mm. Montar una antorcha con consumibles incompatibles suele provocar el conocido efecto de hilo a tirones, nidos de pájaro en el alimentador y desgaste prematuro.
Coloca la soldadora sobre una superficie estable y deja la manguera de la antorcha extendida, sin bucles cerrados ni dobleces. El cable interno que guía el hilo necesita un recorrido lo más recto posible. Una curva suave no supone un problema; una torsión pronunciada sí puede frenar la alimentación y afectar al arco.
Cómo instalar una antorcha para MIG paso a paso
En una máquina con conector central europeo, el montaje es rápido si se respetan las piezas de acoplamiento. No fuerces la antorcha si notas resistencia: normalmente indica que el conector no está alineado o que hay suciedad en el alojamiento.
1. Localiza el puerto de conexión de la antorcha. Suele estar en el frontal de la soldadora e integra el paso de corriente, gas, hilo y señal del gatillo. Retira la tapa protectora si la lleva y elimina polvo, virutas o restos metálicos con aire seco a baja presión.

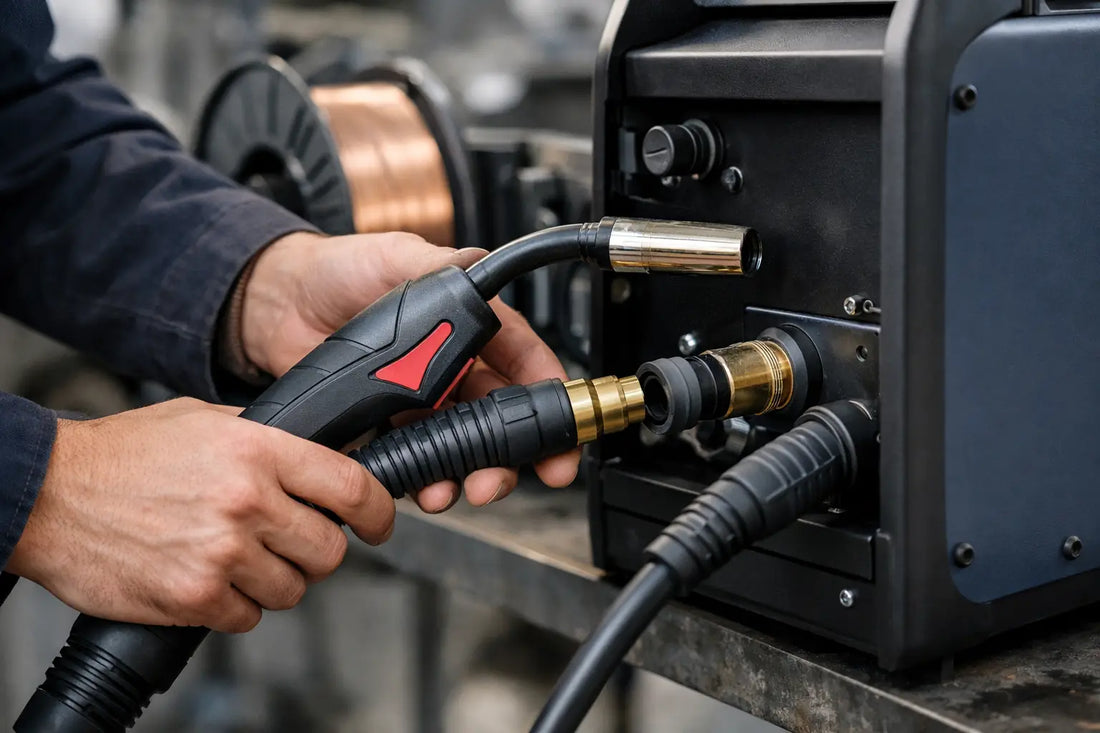

2. Alinea el conector central. Introduce el extremo de la antorcha recto, haciendo coincidir la posición de la clavija y de los pines de control. No gires el conjunto de forma brusca ni uses herramientas para empujarlo. El conector debe entrar con firmeza, pero sin violencia.
3. Aprieta la tuerca de fijación. Enrosca la tuerca manualmente hasta que la antorcha quede inmovilizada. Debe quedar firme para evitar fugas de gas o falsos contactos, pero no es necesario apretarla en exceso. Una rosca dañada puede impedir un sellado correcto y encarecer una reparación sencilla.
4. Conecta el cable de masa. Fija la pinza de masa directamente sobre metal limpio de la pieza o de la mesa de trabajo. Retira pintura, óxido, grasa y cascarilla en la zona de contacto. Una masa deficiente puede parecer un problema de antorcha porque genera salpicadura, arco errático y penetración irregular.
5. Conecta el gas de protección. Acopla la manguera desde el regulador hasta la entrada de gas de la soldadora, si tu modelo no lleva el sistema integrado. Comprueba que las abrazaderas, racores o conexiones rápidas estén bien asentados. Después abre la botella lentamente y ajusta el caudal según el material, el diámetro de hilo, la boquilla y las corrientes de aire del área de trabajo.
6. Monta los consumibles de la antorcha. Coloca difusor, punta de contacto y boquilla adecuados. La punta debe corresponder exactamente con el diámetro de hilo. Si es demasiado estrecha, el alambre se frenará al calentarse; si es demasiado amplia, perderás estabilidad eléctrica. Enrosca las piezas limpias y sin cruzar las roscas.
7. Carga y guía el hilo. Con la antorcha lo más recta posible, abre el mecanismo de arrastre, instala la bobina y pasa el hilo por la guía de entrada, rodillos y guía de salida. Ajusta la presión de los rodillos solo lo necesario para mover el hilo sin aplastarlo. Acciona el gatillo hasta que el alambre salga por la punta de contacto y corta el extremo dejando una salida aproximada de 10 a 15 mm.
Ajuste del liner y de los consumibles
El liner merece una revisión específica porque es uno de los componentes que más influye en la alimentación. En antorchas para acero al carbono suele emplearse un liner de acero espiralado. Para aluminio, lo habitual es utilizar un liner de teflón o grafito, junto con rodillos en U y una configuración que reduzca la fricción.
Si cambias el diámetro de hilo, no des por hecho que basta con cambiar la punta de contacto. Revisa también el liner y el rodillo impulsor. Un liner sobredimensionado permite que el hilo se desvíe; uno demasiado ajustado aumenta la resistencia. Ambos casos pueden causar alimentación intermitente.
Para instalar o sustituir el liner, retira primero la punta y el difusor. Afloja la fijación del liner en el extremo de conexión, extrae el antiguo con cuidado y pasa el nuevo sin doblarlo. Se corta a la longitud indicada por el fabricante de la antorcha, teniendo en cuenta el sistema de sujeción. Si queda largo, se comprime y bloquea el hilo; si queda corto, deja una holgura que perjudica la guía.
No reutilices una punta de contacto con el orificio ovalado, quemado o lleno de proyecciones. Es un consumible económico y su sustitución suele resolver fallos que se atribuyen erróneamente a la soldadora. Conviene mantener boquillas, difusores, puntas y liners compatibles como repuesto de taller, especialmente en trabajos de producción.
Comprobaciones antes de empezar a soldar
Con el gas abierto y la soldadora conectada, acciona el gatillo sin formar arco. Debes escuchar el funcionamiento del motor de arrastre y percibir un flujo de gas uniforme en la boquilla. Si el hilo avanza pero no hay gas, detén la prueba y revisa regulador, mangueras, electroválvula y juntas de la conexión central.
Después realiza una soldadura corta sobre una probeta del mismo material y espesor que la pieza final. Observa si el arco es estable, si el hilo sale con continuidad y si el cordón presenta poros. Un sonido regular, similar a un chisporroteo constante, suele indicar un ajuste correcto entre tensión, velocidad de hilo y protección gaseosa.
Si aparecen poros, no subas la tensión como primera reacción. Empieza por comprobar el caudal de gas, las fugas, la limpieza de la boquilla y la presencia de corrientes de aire. Si el hilo se pega a la punta, revisa la velocidad de alimentación, el estado de la punta y la distancia entre boquilla y pieza. Cada síntoma apunta a una zona distinta del sistema.
Fallos habituales al montar una antorcha MIG
El error más común es doblar la manguera mientras se alimenta el hilo. Esto obliga al motor a trabajar con más carga y puede deformar el alambre. Otro fallo frecuente es apretar en exceso los rodillos de arrastre: el hilo avanza, pero queda marcado y pierde fluidez al pasar por el liner.
También conviene evitar limpiar la boquilla golpeándola contra la mesa. Ese gesto puede deformarla y alterar la distribución del gas. Utiliza alicates adecuados, limpiadores específicos y compuesto antiadherente cuando el volumen de proyecciones lo requiera.
En antorchas refrigeradas por agua, la instalación añade una comprobación crítica: las líneas de entrada y retorno deben conectarse en la posición indicada por el fabricante y el circuito debe tener el nivel de refrigerante correcto. Una bomba sin circulación puede dañar rápidamente la antorcha. Estas configuraciones son habituales en trabajos de alto amperaje, donde una antorcha refrigerada por aire ya no ofrece un ciclo de trabajo suficiente.
La antorcha es un consumible técnico, no un accesorio secundario. Elegir la conexión, el amperaje, el sistema de refrigeración y los repuestos adecuados evita pérdidas de tiempo en plena fabricación. Si la instalación se realiza con orden y se revisa antes de cada turno, el arco responde mejor y el equipo trabaja como debe: con continuidad, seguridad y rendimiento.
