Un equipo puede tener potencia de sobra y, aun así, soldar mal si los cables están infradimensionados, dañados o mal conectados. Esta guía de cables para soldadura ayuda a elegir el conjunto adecuado para que la corriente llegue al arco con estabilidad, sin sobrecalentamientos, caídas de tensión ni riesgos innecesarios en taller o en obra.

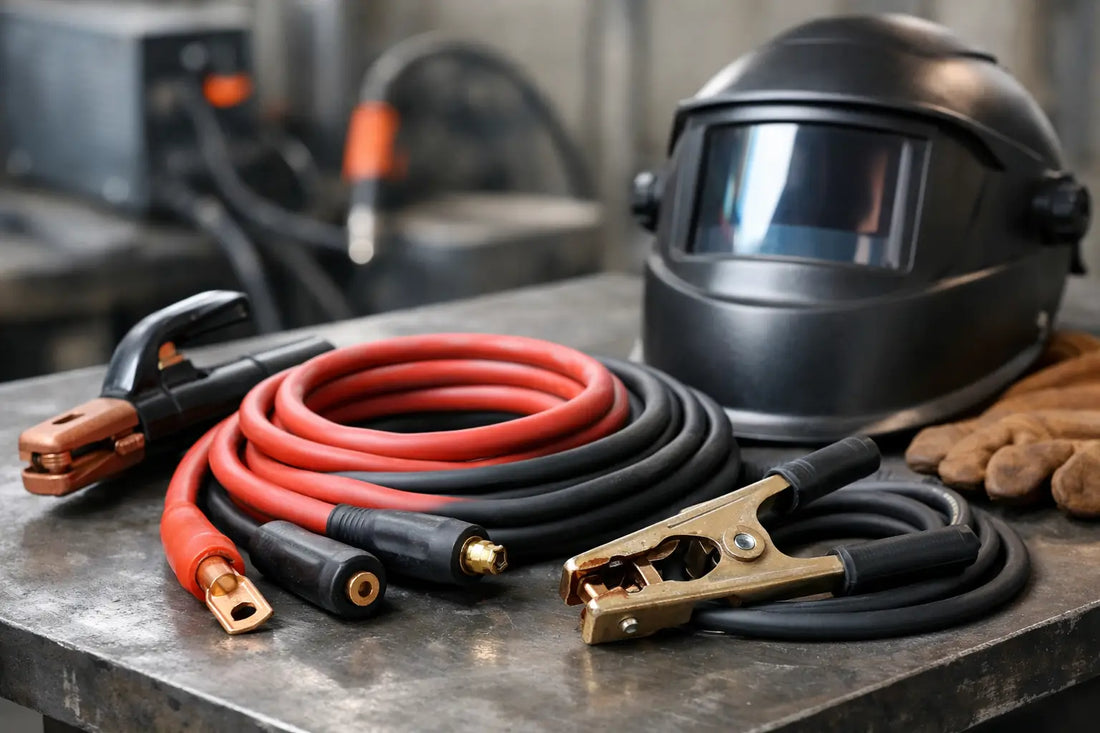

El cable de masa y el cable portaelectrodos, o la antorcha en procesos MIG y TIG, forman parte del circuito de soldadura. No son un accesorio secundario. Su sección, longitud, aislamiento, conectores y estado real condicionan la penetración, la regularidad del cordón y la seguridad del operario.
Qué cable necesita cada equipo de soldadura
La elección empieza por distinguir entre el cable de alimentación de la máquina y los cables del circuito de soldadura. El primero conecta la soldadora a la red eléctrica o al generador. Los segundos conducen la corriente desde la fuente hasta la pieza y el porta electrodo, la pinza de masa, la antorcha MIG o la antorcha TIG.
En soldadura MMA o con electrodo revestido, lo habitual es trabajar con un cable portaelectrodos y un cable de retorno con pinza de masa. Ambos deben tener una capacidad equivalente: montar un cable grueso en el porta electrodo y uno ligero en la masa crea un cuello de botella y reduce el rendimiento del conjunto.
En MIG/MAG, la antorcha incorpora el conductor que lleva la corriente al hilo. El cable de masa sigue siendo decisivo, especialmente cuando se trabaja a amperajes altos, con cordones largos o en producción continua. En TIG, además de la corriente, intervienen gas y, según la configuración, refrigeración por agua, por lo que conviene respetar el conjunto original de antorcha y conexiones.
El corte por plasma también exige un retorno de calidad. Una masa deficiente puede provocar un arco inestable, cortes irregulares y un desgaste prematuro de los consumibles. En todos los procesos, la regla es sencilla: el cable debe responder al amperaje real de trabajo, no solo al máximo anunciado en la ficha de la máquina.
Guía de cables para soldadura: sección y amperaje
La sección del conductor determina cuánta corriente puede transportar sin calentarse en exceso. A mayor amperaje o mayor longitud, se necesita más cobre. Un cable demasiado fino ofrece resistencia al paso de corriente, se calienta, pierde tensión y puede dejar marcas de quemadura en el aislamiento o en los conectores.
Como orientación práctica, para trabajos ligeros y tramos cortos puede ser suficiente una sección de 16 mm². Para aplicaciones habituales de taller entre 160 y 200 A, 25 mm² suele ser una referencia frecuente. Cuando el trabajo se acerca a 250 A o se mantiene durante periodos prolongados, 35 mm² aporta un margen más razonable. En rangos de 300 A o superiores, y especialmente con ciclos de trabajo exigentes, conviene valorar secciones de 50 mm² o más.
Estas referencias no sustituyen las indicaciones del fabricante. La capacidad admisible cambia según el tipo de conductor, su calidad, la temperatura ambiente, el ciclo de trabajo y la longitud total del circuito. Un cable de 25 mm² puede rendir correctamente en un uso puntual a pocos metros de la pieza, pero resultar limitado si se prolonga decenas de metros o si se suelda de forma continua.
También hay que comprobar si la sección indicada corresponde al cobre efectivo. En el mercado existen cables con diferente número de hilos, flexibilidad y pureza de conductor. Para aplicaciones profesionales, el cable de cobre flexible específico para soldadura suele justificar la inversión: soporta mejor el movimiento, facilita el trabajo en posiciones incómodas y mantiene una conducción fiable.
La longitud también cambia la elección
Cada metro añadido incrementa la resistencia eléctrica. Por eso, alargar los cables sin aumentar la sección es una de las causas más frecuentes de pérdida de rendimiento. Si la máquina está lejos de la zona de trabajo, no basta con unir varios prolongadores o usar el primer cable disponible.
Cuando se necesita movilidad, es preferible planificar la distancia y escoger un cable de sección superior. En un taller, una instalación ordenada con tomas cercanas suele ser más eficiente que utilizar recorridos excesivos. En campo, donde la distancia es inevitable, sobredimensionar ligeramente el cable ofrece más estabilidad y reduce el calentamiento.
No conviene confundir el cable de soldadura con una alargadera de red. Si hay que extender la alimentación de la máquina, la alargadera también debe estar calculada para la potencia absorbida y la distancia. Una extensión doméstica enrollada en una bobina puede calentarse peligrosamente aunque los cables de masa y porta electrodo sean correctos.
Conectores, pinza de masa y porta electrodo
El mejor cable pierde eficacia si las terminaciones hacen mal contacto. Los conectores rápidos deben ser compatibles con la soldadora, encajar firmemente y estar libres de suciedad, óxido y deformaciones. Una conexión floja genera resistencia, calor y, en casos extremos, puede fundir el aislante o el propio conector.
La pinza de masa merece una revisión específica. Debe sujetar con fuerza sobre una superficie metálica limpia, sin pintura, grasa, cascarilla ni corrosión. No hace falta colocarla exactamente junto al cordón, pero sí procurar un recorrido de retorno corto y directo. Sujetarla sobre una bisagra, un rodamiento, una instalación eléctrica o una pieza con mal contacto puede causar problemas de soldadura y daños en componentes sensibles.
El porta electrodo debe estar dimensionado para el amperaje de trabajo y conservar el aislamiento intacto. Si se calienta en la empuñadura, no retiene bien el electrodo o presenta grietas, es momento de sustituirlo. Reparar con cinta aislante una zona deteriorada no es una solución profesional ni segura.
En MIG/MAG, compruebe además el estado de la conexión de masa, el difusor, la punta de contacto y el conjunto de la antorcha. Si el hilo se alimenta correctamente pero el arco falla, el problema puede estar en una masa defectuosa, no necesariamente en la fuente de potencia o en la bobina de hilo.
Señales de que el cable ya no rinde como debe
La inspección visual antes de empezar evita paradas y averías. Un cable de soldadura en buen estado es flexible, no presenta cortes profundos, zonas aplastadas ni cobre expuesto. Los terminales permanecen firmes y no muestran decoloración por exceso de temperatura.
Preste atención a cuatro síntomas: calentamiento notable del cable o del conector, arco intermitente, dificultad para iniciar el arco y cordones con penetración irregular sin una causa clara en los parámetros. Si aparecen, detenga el trabajo y revise el circuito completo. Subir el amperaje para compensar una mala conducción puede empeorar el problema.
La reparación debe hacerse con componentes adecuados y por personal que conozca el equipo. Un empalme improvisado añade resistencia, puede engancharse durante el trabajo y deja una zona vulnerable. En aplicaciones industriales o de mantenimiento, sustituir el tramo dañado suele ser más rentable que asumir una parada por fallo eléctrico o accidente.
Cómo montar un conjunto fiable para taller y campo
Antes de comprar, defina el proceso, el amperaje habitual, el máximo previsto, la distancia de trabajo y el ciclo de servicio. Después, seleccione cables de cobre flexible con una sección suficiente, conectores compatibles y accesorios preparados para ese rango de corriente. El conjunto debe funcionar como una unidad: fuente, cables, masa, porta electrodo o antorcha.
Para un taller que realiza reparaciones ligeras con electrodo o MIG, un conjunto equilibrado, manejable y de longitud moderada suele dar mejor resultado que cables enormes difíciles de mover. Para estructuras, fabricación pesada, obra o equipos de alta potencia, la prioridad cambia hacia la sección, la resistencia mecánica y la longitud necesaria para trabajar sin forzar conexiones.
Guarde los cables enrollados sin dobleces cerrados, lejos de salpicaduras, cantos vivos y fuentes directas de calor. No arrastre la máquina tirando de los cables ni los utilice como asa para mover equipos. Son hábitos simples que alargan la vida del aislamiento y de los terminales.
En Tienda GUVE, elegir cables, pinzas y conectores compatibles con el proceso y el amperaje evita compras duplicadas y paradas por accesorios mal dimensionados. Si la instalación exige distancia, intensidad elevada o trabajo continuo, merece la pena consultar la configuración completa antes de poner la máquina a trabajar.
Un cable bien elegido no hace el cordón por sí solo, pero permite que la soldadora entregue la potencia que ya ha pagado. Revise el circuito con el mismo criterio con el que revisa consumibles, parámetros y protección personal: en producción, la fiabilidad empieza por los detalles que no se ven en el cordón terminado.
