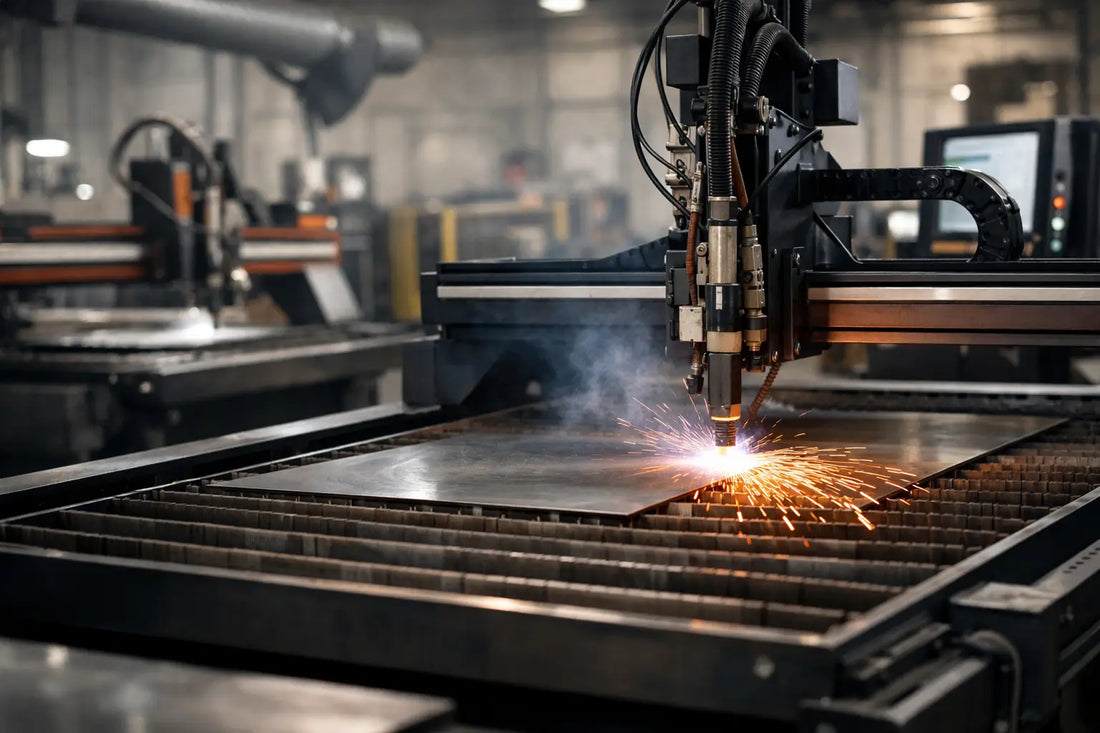

Una mesa para corte plasma no es un simple soporte para colocar chapa. Es una parte activa del proceso: define la estabilidad de la pieza, facilita la evacuación de humos, protege el suelo del taller y ayuda a mantener una zona de trabajo más segura y productiva. Cuando el corte se realiza a diario, una mesa mal dimensionada o construida con materiales inadecuados acaba generando tiempos muertos, deformaciones, acumulación de escoria y problemas de seguridad.
Para un taller metalmecánico, un contratista o un área de mantenimiento, la elección debe partir del tipo de trabajo real. No necesita la misma configuración quien corta pletinas y perfiles de forma puntual que quien prepara piezas repetitivas para fabricación, integra un sistema CNC o trabaja con chapa de gran formato. La inversión correcta es la que responde a la capacidad de su plasma, al volumen de producción y al espacio operativo disponible.
Qué debe resolver una mesa para corte plasma
Una buena mesa debe soportar el peso de las piezas sin vibración, permitir que la escoria caiga sin obstrucciones y mantener la chapa a una altura cómoda para el operario. También debe dejar espacio suficiente para mover la antorcha con precisión, sujetar la pieza cuando sea necesario y retirar recortes sin detener el flujo de trabajo.
La estabilidad es el primer criterio. Si la estructura flexa, la pieza puede desplazarse durante el corte manual y provocar una línea irregular, una separación incorrecta entre boquilla y material o un aumento de salpicaduras. En una mesa CNC, una superficie inestable afecta todavía más: puede comprometer la precisión del programa, incrementar el desgaste de consumibles y complicar la repetibilidad de las piezas.
La evacuación de humos es igual de decisiva. El corte por plasma genera partículas metálicas, gases y humos que no deben permanecer en la zona de respiración del operario. La mesa puede incorporar un sistema de aspiración descendente o una bandeja de agua. Ambas soluciones funcionan, pero responden a condiciones de trabajo distintas.
Estructura, lamas y dimensiones de trabajo
La base debe ser de acero estructural con perfiles suficientemente rígidos para la carga prevista. No conviene valorar solo el espesor de la chapa superior, porque una mesa de corte trabaja con impacto térmico, peso puntual y caída constante de escoria. Una estructura bien arriostrada mantiene la nivelación con el uso y resiste mejor el movimiento de piezas pesadas.
Sobre la estructura se colocan habitualmente lamas o listones de acero, dispuestos para sostener la chapa dejando huecos entre ellos. Esta configuración permite que el chorro de plasma atraviese el material y que la escoria caiga a la zona inferior. Las lamas son un consumible de la propia mesa: se deterioran por el calor, los cortes repetidos y las proyecciones, por lo que conviene elegir un diseño que permita sustituirlas sin desmontar toda la superficie.
La separación entre lamas debe equilibrar apoyo y evacuación. Si están demasiado separadas, las piezas pequeñas pueden deformarse o caer. Si están demasiado juntas, aumentan los puntos de contacto, se acumula más escoria y resulta más difícil retirar recortes. Para trabajo general con chapa, una disposición regular y accesible suele ofrecer mejores resultados que una superficie cerrada.
En cuanto a medidas, hay que considerar el tamaño de la chapa habitual, no solo la pieza final. Cortar componentes de 300 mm en una mesa pequeña puede parecer suficiente, hasta que llega una chapa estándar que debe girarse, sujetarse y manipularse con poco margen. Además de la superficie útil, reserve un perímetro de trabajo para carga, descarga, aspiración y mantenimiento.
La altura también merece atención. Una mesa demasiado baja obliga a inclinar la espalda y dificulta la inspección del corte. Una excesivamente alta complica la carga de piezas pesadas y el manejo de la antorcha. Para uso manual, una altura que permita apoyar la pieza y trabajar con los brazos relajados mejora el control y reduce fatiga durante jornadas largas.
Carga máxima y uso real
No calcule la carga solo con el peso de una chapa. Añada utillajes, mordazas, perfiles, retales y el esfuerzo de mover material sobre la superficie. Si se van a cortar piezas de acero de gran espesor o conjuntos soldados, la estructura necesita una capacidad de carga superior a la de una mesa destinada únicamente a chapa fina.
También conviene prever el uso futuro. Un taller que hoy emplea una cortadora de plasma manual puede incorporar más adelante un carro, una guía mecanizada o una mesa CNC. Elegir desde el inicio una estructura ampliable evita sustituir equipos antes de tiempo.
Mesa seca, aspiración o bandeja de agua
Una mesa seca con bandeja de recogida es la opción más sencilla para trabajos ocasionales o espacios donde la instalación de aspiración no es viable. Su mantenimiento es directo, pero la gestión de humos exige una ventilación general adecuada y el uso disciplinado de protección respiratoria cuando el proceso lo requiera. No debe confundirse una mesa abierta con un sistema de control de humos.
La mesa de aspiración descendente dirige los humos hacia conductos y equipos de filtración. Es una solución recomendable en producción recurrente, especialmente en interiores, porque mejora la visibilidad de la línea de corte y reduce la contaminación ambiental del área. Para que funcione bien, el caudal debe corresponder al tamaño de la mesa y, en mesas grandes, conviene sectorizar la aspiración. Aspirar toda la superficie a la vez puede desperdiciar capacidad y energía.
La mesa de agua sitúa una lámina de agua bajo la zona de corte o permite cortar parcialmente sumergido según la configuración. El agua reduce humos, chispas y deformación térmica en determinados materiales. A cambio, exige controlar el nivel, retirar lodos, prevenir corrosión y gestionar correctamente los residuos. No es una solución automática para cualquier operación: ciertos materiales y contaminantes requieren protocolos específicos antes de depositar residuos en el sistema.
En acero galvanizado, inoxidable o materiales con recubrimientos, la ventilación y la protección del operario son especialmente críticas. La mesa ayuda a contener parte del proceso, pero no sustituye una evaluación de riesgos, una extracción adecuada ni el equipo de protección personal necesario.
Compatibilidad con corte manual y CNC
Para corte manual, priorice una superficie accesible, resistente y fácil de limpiar. Las lamas deben permitir apoyar guías, escuadras o topes sin interferir con el recorrido de la antorcha. Una mesa práctica reduce la necesidad de improvisar apoyos con perfiles, caballetes o piezas sobrantes, una práctica que resta precisión y añade riesgos.
En una instalación CNC, la mesa debe ser perfectamente compatible con el área de corte de la máquina, el sistema de control de altura de antorcha y el método de extracción elegido. La planitud influye en la distancia entre antorcha y chapa, mientras que la acumulación de escoria bajo el material puede crear desniveles que afectan al resultado.
La potencia de la fuente de plasma también cambia las exigencias. Un equipo de baja intensidad para chapa fina genera menos carga térmica y menos residuo que un plasma industrial de alto amperaje para espesores mayores. A mayor capacidad de corte, más importante resulta contar con lamas sustituibles, una bandeja de recogida profunda y un sistema eficaz de gestión de humos.
Antes de comprar, revise estos puntos
Antes de elegir una mesa, confirme estos aspectos con las condiciones reales de su operación:
- Superficie útil según el formato de chapa y las piezas que manipula habitualmente.
- Capacidad de carga de la estructura, incluyendo material, utillajes y recortes.
- Tipo de evacuación de humos compatible con su nave, producción y normativa interna.
- Acceso para limpiar escoria, sustituir lamas y retirar residuos sin desmontajes complejos.
- Compatibilidad con su cortadora de plasma actual y con una posible automatización futura.
También merece la pena revisar la disponibilidad de consumibles para la antorcha, lamas de recambio, filtros, equipos de aspiración y protección personal antes de poner la instalación en marcha. En Tienda GUVE, la selección de equipos de plasma y accesorios puede orientarse según el proceso, la intensidad de trabajo y las necesidades del taller, con criterios técnicos que ayudan a evitar incompatibilidades.
La mesa adecuada no tiene por qué ser la más grande ni la más compleja. Debe permitir que cada chapa entre, se corte y salga del área de trabajo con seguridad, orden y el mínimo de manipulación innecesaria. Cuando la superficie de corte acompaña al ritmo de producción, el plasma rinde como debe y el taller gana tiempo en cada pieza.
