Una soldadora puede tener la potencia adecuada y un electrodo de calidad, pero si el retorno de corriente es deficiente, el arco será inestable, aparecerán salpicaduras y el cordón perderá consistencia. Conocer los tipos de pinzas de tierra permite evitar ese problema desde un componente pequeño que influye directamente en el rendimiento, la seguridad y el acabado de cada trabajo.
En soldadura, esta pieza también se conoce como pinza de masa o pinza de retorno. Su función no es conectar la instalación eléctrica a tierra, sino cerrar el circuito entre la fuente de poder y la pieza de trabajo. Por eso, una selección basada solo en el precio suele salir cara: una pinza con poca presión, contactos pobres o capacidad inferior al amperaje real genera calentamiento, caída de voltaje y conexiones intermitentes.
Qué hace una pinza de tierra en el circuito de soldadura
La corriente sale de la soldadora por el portaelectrodos, la antorcha MIG o la antorcha TIG, atraviesa el arco y la pieza metálica, y vuelve a la máquina por el cable de retorno y la pinza de tierra. Para que ese recorrido funcione correctamente, la pinza debe sujetarse sobre metal limpio y ofrecer una superficie de contacto amplia.
Cuando el contacto se realiza sobre pintura, óxido, galvanizado, grasa o una zona demasiado pequeña, la resistencia eléctrica aumenta. El resultado puede ser un arco que se corta, una mayor dificultad para iniciar la soldadura y una pinza excesivamente caliente. Antes de cambiar parámetros o culpar a la máquina, conviene revisar la conexión de retorno.

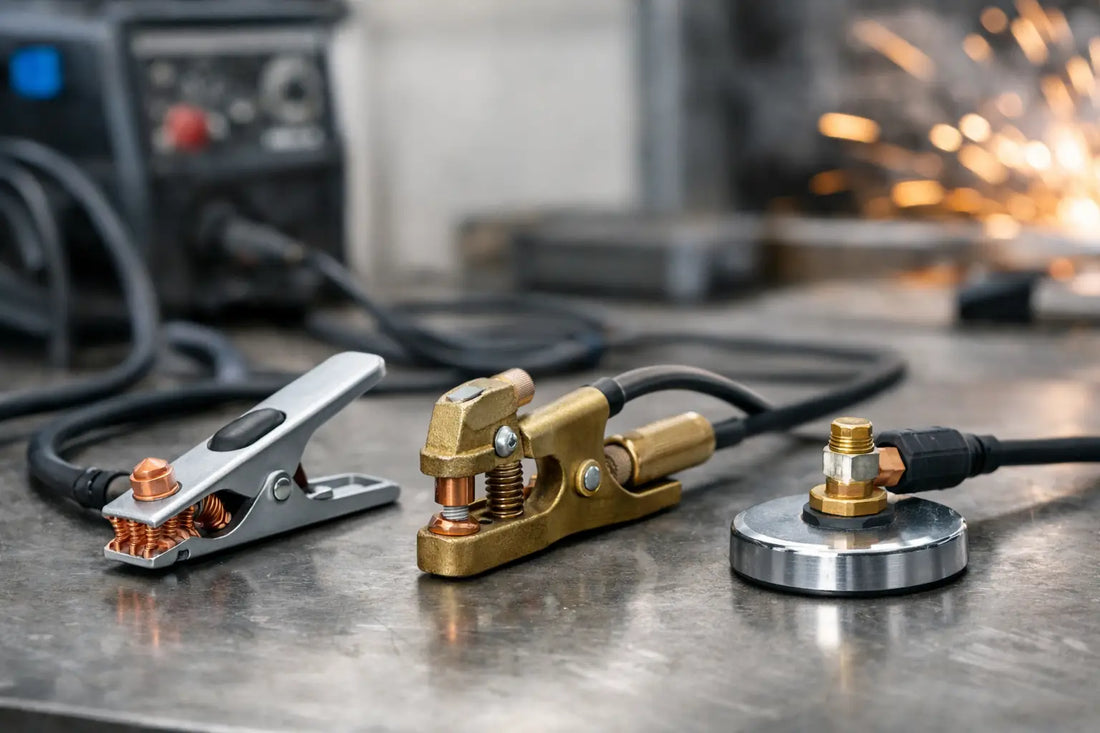

Tipos de pinzas de tierra según su construcción
No todas las pinzas responden igual ante una jornada prolongada, una pieza irregular o una operación de alto amperaje. Estos son los diseños más habituales en talleres, fabricación y mantenimiento industrial.
Pinza tipo resorte
La pinza tipo resorte es la opción más extendida para electrodo revestido, MIG y trabajos generales. Cuenta con dos mordazas accionadas por un muelle que permiten sujetarla con rapidez sobre perfiles, placas, mesas metálicas o estructuras.
Su principal ventaja es la practicidad. Se instala y retira en segundos, algo útil cuando hay que mover la conexión entre varias piezas. En modelos de buena calidad, las mordazas incorporan superficies de cobre o latón para mejorar la conductividad y el muelle mantiene una presión constante.
Su límite aparece en trabajos pesados si el muelle pierde tensión, las mordazas están desgastadas o el área de contacto es reducida. Una pinza tipo resorte económica puede funcionar en reparaciones ocasionales, pero no siempre soporta el uso continuo de una fuente de alto amperaje. Para producción, conviene priorizar cuerpo resistente, remache firme y piezas conductoras de calidad.
Pinza de tierra tipo C
La pinza tipo C se aprieta mediante un tornillo, de forma parecida a una abrazadera. Es una alternativa recomendable cuando se necesita una conexión muy firme y estable, especialmente sobre vigas, placas gruesas, mesas de trabajo o piezas que van a permanecer en una misma posición durante varias horas.
Al apretarse mecánicamente, ofrece una presión superior a la de una pinza de resorte. Esto ayuda a mantener un contacto uniforme en procesos de mayor exigencia, como soldadura con electrodo de alto amperaje, trabajos estructurales o ciclos prolongados de MIG.
A cambio, es más lenta de colocar. Si el operario necesita cambiar la pinza de posición continuamente, el tiempo de ajuste puede restar agilidad. Tampoco es la más cómoda para superficies con formas complejas o zonas de difícil acceso. Su valor está en la estabilidad, no en la velocidad de maniobra.
Pinza de tornillo o abrazadera de masa
La pinza de tornillo emplea un sistema de apriete directo y puede tener distintas geometrías según el fabricante. Se utiliza cuando importa asegurar el cable de retorno sobre una pieza concreta y evitar que la vibración, el movimiento o el peso del cable afecten al contacto.
Es habitual en trabajos de mantenimiento, tubería, equipos estacionarios y montajes donde una pinza convencional no encuentra una superficie plana suficiente. Algunos modelos permiten sujetar perfiles, barras o conductores con mayor precisión que las versiones de resorte.
Hay que valorar la velocidad de trabajo. Si se suelda una sola estructura o un conjunto fijo, es una solución eficaz. Si se realizan reparaciones rápidas en distintos puntos, una pinza de resorte de alta capacidad puede ser más rentable y cómoda.
Pinza magnética de tierra
La pinza magnética incorpora un imán para adherirse a superficies ferromagnéticas. Se coloca rápido, no necesita apretar mordazas y resulta especialmente útil en chapa, estructuras grandes o piezas donde una pinza mecánica no tiene buen borde de sujeción.
Su uso tiene matices. Debe aplicarse sobre acero limpio y sin recubrimientos que reduzcan el contacto. Además, no es la primera elección para corrientes muy elevadas o para cordones críticos, salvo que el fabricante especifique una capacidad adecuada y la base magnética mantenga una conductividad fiable. La fuerza del imán no garantiza por sí sola un buen retorno eléctrico.
En entornos con proyecciones, polvo metálico o superficies muy irregulares, el imán puede acumular residuos y perder eficacia. Es una herramienta práctica para determinadas situaciones, pero no sustituye siempre a una pinza mecánica de calidad.
Cómo elegir entre los tipos de pinzas de tierra
La capacidad de amperaje debe ser el primer filtro. La pinza, el cable de masa y el conector han de soportar como mínimo el amperaje máximo de la soldadora y el ciclo de trabajo previsto. Montar una pinza de 200 A en un equipo que trabaja de forma sostenida cerca de 300 A provoca sobrecalentamiento, deterioro de los contactos y pérdidas de rendimiento.
También importa el proceso. En TIG, donde la estabilidad del arco y la limpieza son decisivas, una conexión de retorno limpia y firme reduce problemas innecesarios. En MIG, sobre todo con cordones largos y producción repetitiva, interesa una pinza con buena conductividad y presión constante. En electrodo revestido, la resistencia mecánica y la capacidad de aguantar condiciones exigentes suelen tener más peso.
El material conductor marca diferencias reales. El cobre ofrece una conductividad excelente, mientras que el latón combina buen comportamiento eléctrico con resistencia al desgaste. En muchas pinzas industriales se emplea una estructura de acero para soportar el esfuerzo mecánico y zonas de contacto de cobre o latón. Una pieza completamente metálica no es necesariamente mejor: hay que revisar dónde circula la corriente y cómo está construida la zona de contacto.
El tamaño de las mordazas debe corresponder a las piezas habituales del taller. Una pinza demasiado pequeña puede sujetar una pletina, pero no una viga, una mesa gruesa o un perfil de gran sección. Por el contrario, una pinza sobredimensionada puede resultar incómoda en trabajos finos o en espacios reducidos.
Errores que reducen la calidad de la soldadura
Un error frecuente es sujetar la pinza demasiado lejos de la zona de soldadura. Aunque el circuito pueda cerrarse, un recorrido de retorno largo sobre una estructura grande incrementa las posibilidades de contacto deficiente. Siempre que sea viable, conviene colocarla cerca del área de trabajo, sin interferir con el movimiento del operario ni exponerse a proyecciones directas.
También es habitual conectar la masa a elementos móviles, rodamientos, cadenas o componentes sensibles. La corriente de soldadura puede buscar caminos no deseados y causar daños. La pinza debe fijarse directamente a la pieza que se va a soldar o a una zona metálica preparada para ello.
No conviene ignorar el mantenimiento. Las mordazas con escoria, óxido o restos de pintura deben limpiarse. Si el muelle ha perdido fuerza, el cable está dañado junto al terminal o la pinza presenta decoloración por temperatura, es momento de sustituirla. Una reparación improvisada puede mantener la pieza operativa un rato, pero no devuelve la capacidad eléctrica ni la seguridad original.
Señales de que necesitas cambiar la pinza de masa
Si la pinza se calienta más de lo habitual, el arco falla sin una causa aparente o aparecen marcas quemadas en las mordazas, hay que detenerse y revisar la conexión. Una caída de rendimiento que parece provenir de la soldadora a menudo está en el cable de retorno, el conector o la propia pinza.
Para equipos profesionales y trabajos continuos, merece la pena elegir una pinza compatible con el proceso, el amperaje y el tipo de pieza que se manipula. En Tienda GUVE, la elección de accesorios de soldadura debe responder al mismo criterio que la máquina: capacidad real, durabilidad y compatibilidad con la operación.
Una pinza de tierra bien dimensionada no llama la atención cuando funciona, y precisamente esa es la señal correcta: arco estable, cable frío, contacto firme y tiempo de trabajo aprovechado donde realmente importa, en el cordón de soldadura.
