Un arco irregular, salpicadura excesiva o una máquina que parece rendir por debajo de lo esperado no siempre son problemas de la soldadora. Con frecuencia, el origen está en el circuito de retorno. Esta guía para elegir cable tierra te ayuda a seleccionar la sección, longitud, pinza y conexión adecuadas para que tu equipo entregue la corriente donde realmente la necesitas: en la unión soldada.
En soldadura, el término cable tierra suele usarse para referirse al cable de masa o cable de retorno con su pinza. No debe confundirse con la toma de tierra de protección de la instalación eléctrica. Su función es cerrar el circuito de soldadura entre la pieza de trabajo y la fuente de potencia. Elegirlo bien afecta a la estabilidad del arco, a la penetración, al calentamiento de los componentes y a la vida útil de la máquina.
Guía para elegir cable tierra según amperaje y proceso
El primer dato que manda es el amperaje real de trabajo, no únicamente la potencia máxima indicada en la ficha de la soldadora. Una máquina de 300 A utilizada habitualmente a 180 A en MIG no exige lo mismo que una aplicación de electrodo revestido a 300 A sostenidos o una soldadura por arco sumergido en producción.
El proceso también cambia la exigencia. En TIG, donde se busca un arco muy controlado, una mala conexión de masa puede traducirse en inestabilidad y dificultades de cebado. En MIG/MAG, un retorno insuficiente favorece salpicaduras y variaciones en el arco. Con electrodo, especialmente en trabajos de estructura o reparación, el cable debe soportar picos de corriente y condiciones de uso más exigentes.
Como orientación para cables de cobre flexibles y recorridos cortos, estas secciones suelen ser un buen punto de partida:
- Hasta 150 A: entre 16 y 25 mm².
- De 150 a 250 A: entre 25 y 35 mm².
- De 250 a 350 A: entre 35 y 50 mm².
- De 350 a 500 A: entre 50 y 70 mm².
La sección no se elige solo por el amperaje
Un cable demasiado fino aumenta la resistencia eléctrica. Esa resistencia provoca caída de tensión, calentamiento y pérdida de energía antes de que la corriente llegue a la pieza. El resultado puede ser un arco menos consistente, un cordón con aspecto irregular y una mayor exigencia para la fuente de potencia.
Sobredimensionar tampoco es una decisión automática. Un cable de sección muy alta pesa más, es menos manejable y puede resultar incómodo en montajes de campo, trabajos en altura o tareas de mantenimiento. La compra adecuada equilibra capacidad eléctrica, flexibilidad y facilidad de movimiento. Para un taller con varios puestos fijos, el margen extra suele compensar. Para intervenciones móviles, hay que valorar cada kilo y cada metro.
Longitud del cable tierra: el factor que suele olvidarse
Dos cables con la misma sección no rinden igual si uno mide tres metros y el otro quince. A mayor longitud, mayor resistencia. Por eso, si necesitas alejar la soldadora de la zona de trabajo, no basta con comprar un cable largo de la misma sección: normalmente hay que aumentar el grosor del conductor.
Mantén el cable de retorno tan corto como permita el trabajo y coloca la pinza cerca de la zona de soldadura. No es necesario fijarla sobre la propia junta, pero sí sobre metal limpio y con una ruta eléctrica directa. Una pinza situada a gran distancia obliga a la corriente a atravesar más material, uniones, óxido o piezas móviles, lo que puede afectar al comportamiento del arco.
Evita enrollar el cable en exceso durante el trabajo. Además de dificultar la manipulación, el calor puede acumularse en aplicaciones de alto amperaje. Si el trabajo requiere extensiones frecuentes, planifica el conjunto completo: cable portaelectrodos o antorcha, cable de masa y sus conectores deben estar dimensionados de forma coherente.
Cobre flexible y aislamiento preparado para taller
Para soldadura profesional, el cobre flexible es la opción habitual por su excelente conductividad y resistencia al uso repetido. Busca cable multifilar de gran flexibilidad, diseñado para aplicaciones de soldadura, con aislamiento resistente a abrasión, aceites, calor y salpicaduras ocasionales.
Un cable eléctrico convencional puede parecer una alternativa económica, pero no está preparado necesariamente para torsiones continuas, arrastres por el suelo o corrientes elevadas de soldadura. El ahorro inicial se pierde rápido si el aislamiento se cuartea, el conductor se parte internamente o el cable se calienta en exceso.
Revisa también el estado exterior. Cortes, zonas aplastadas, cobre visible o empalmes improvisados son señales para sustituirlo. Un empalme mal ejecutado crea un punto de alta resistencia y puede calentarse más que el resto del circuito.

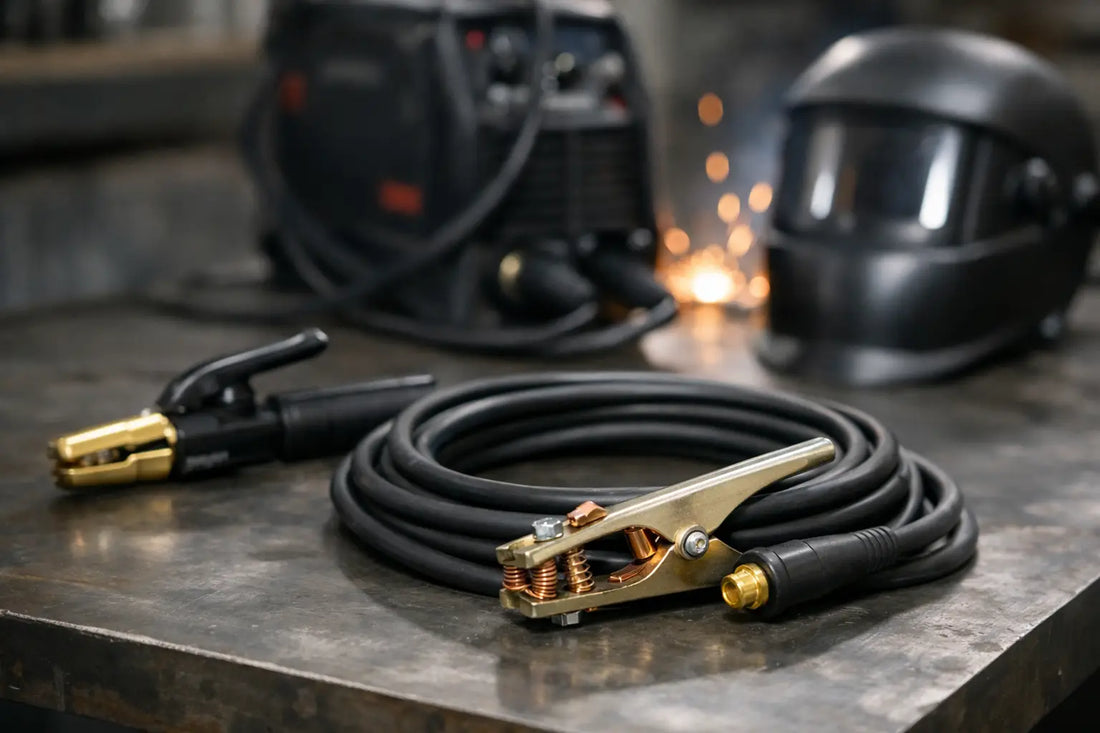

La pinza de masa debe hacer contacto de verdad
La mejor sección de cable no compensa una pinza deficiente. La pinza de masa debe sujetar con presión suficiente, tener mordazas conductoras en buen estado y ofrecer una superficie de contacto amplia. Las pinzas ligeras de baja calidad pueden perder tensión con rapidez, calentarse y marcar la pieza sin asegurar una conexión estable.
Para trabajos generales, una pinza de resorte de buena capacidad puede funcionar correctamente si se mantiene limpia. En fabricación pesada, mesas de soldadura o producción repetitiva, una pinza de tornillo o una conexión fija puede ofrecer un contacto más constante. La elección depende de la movilidad que necesites y de la frecuencia con la que cambies de posición.
Antes de soldar, elimina pintura, óxido, cascarilla, grasa y galvanizado de la zona donde irá la pinza. No uses rodamientos, bisagras, cadenas, cables de acero o elementos mecánicos como ruta de retorno. Aunque parezcan conductores, pueden crear resistencias elevadas, daños en componentes y trayectorias de corriente no deseadas.
Comprueba conector, terminal y compatibilidad con la soldadora
El extremo que entra en la máquina merece la misma atención que el cable. Los conectores tipo DINSE tienen diferentes tamaños y capacidades. Un conector pequeño montado en un cable de gran sección puede convertirse en un cuello de botella, calentarse y desgastarse antes de tiempo.
Confirma el tipo de conexión de la fuente, la capacidad de corriente del conector y el diámetro del cable que admite el terminal. Los terminales deben estar bien prensados y protegidos para evitar que los hilos de cobre se abran con los movimientos. Si trabajas con varias máquinas, estandarizar conectores y secciones simplifica las sustituciones y reduce errores en el taller.
También conviene comprobar la polaridad requerida por el consumible y el proceso. El cable de masa suele conectarse al borne indicado por el fabricante, pero la configuración puede cambiar entre electrodo, hilo tubular, MIG/MAG y algunos procedimientos TIG. La polaridad incorrecta no se corrige con un cable de mayor calibre.
Señales de que debes cambiar tu cable de masa
No esperes a que el cable falle por completo. Si la pinza se calienta de forma anormal, el aislamiento está duro o agrietado, el conector tiene holgura o aparecen variaciones de arco sin una causa clara, revisa todo el conjunto. Comprueba especialmente los extremos: es donde se concentran flexiones, tirones y falsos contactos.
Una prueba práctica consiste en soldar dentro de los parámetros habituales y tocar con precaución el cable, la pinza y el conector después de un periodo de trabajo. Un ligero aumento de temperatura puede ser normal; un calentamiento excesivo indica resistencia en algún punto. Detén la operación antes de que el aislamiento se deteriore o la conexión genere un riesgo.
En Tienda GUVE, la selección de accesorios de soldadura se plantea como parte del rendimiento del equipo, no como un añadido secundario. Un cable de masa bien dimensionado, con pinza y conector compatibles, protege la inversión en la soldadora y evita paradas que un taller no necesita.
Antes de comprar, define el amperaje habitual, la longitud real que exige el puesto, el ciclo de trabajo y el tipo de conexión de tu máquina. Con esos cuatro datos, elegir un cable tierra deja de ser una compra por precio y pasa a ser una decisión que se nota en cada cebado, cada cordón y cada jornada de trabajo.
